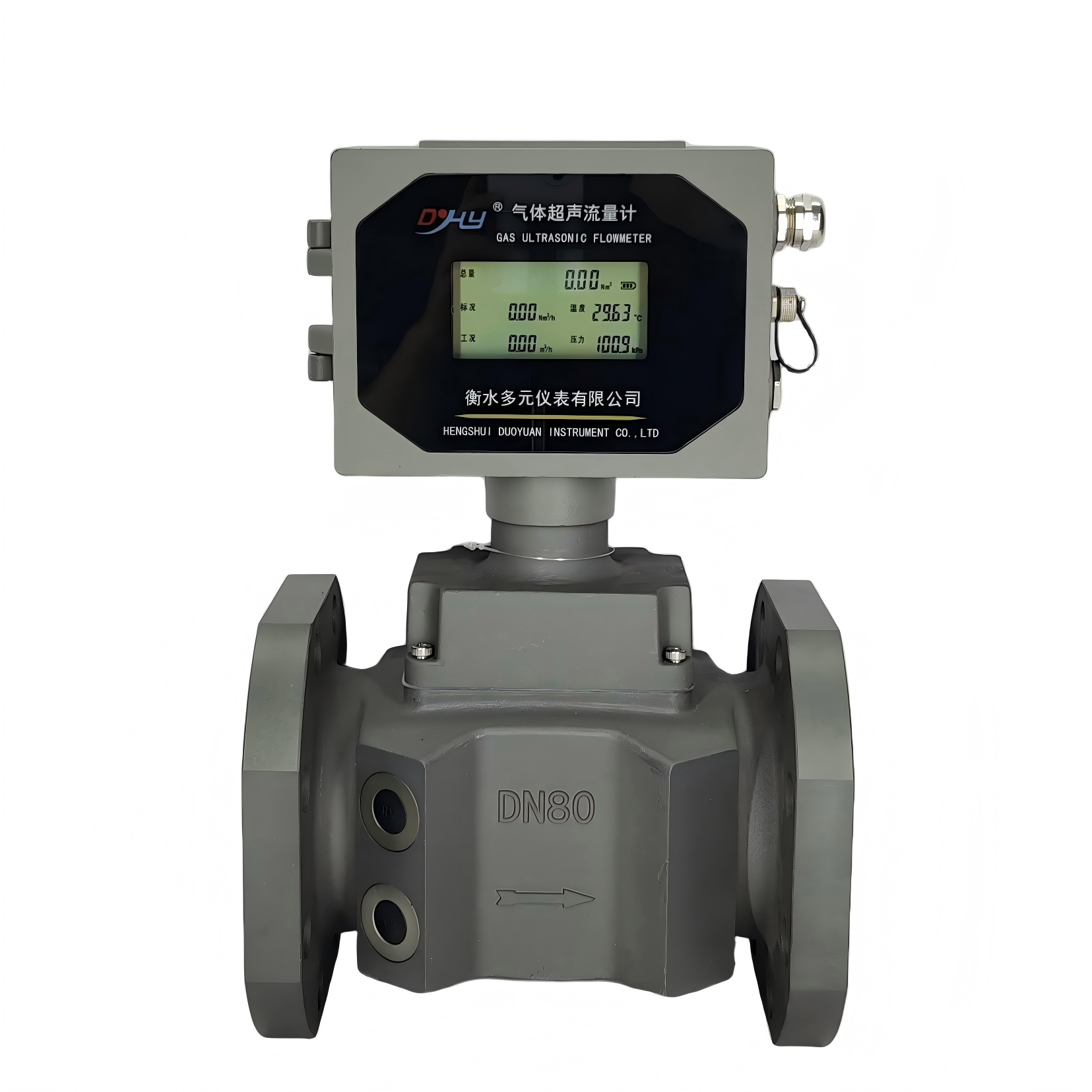

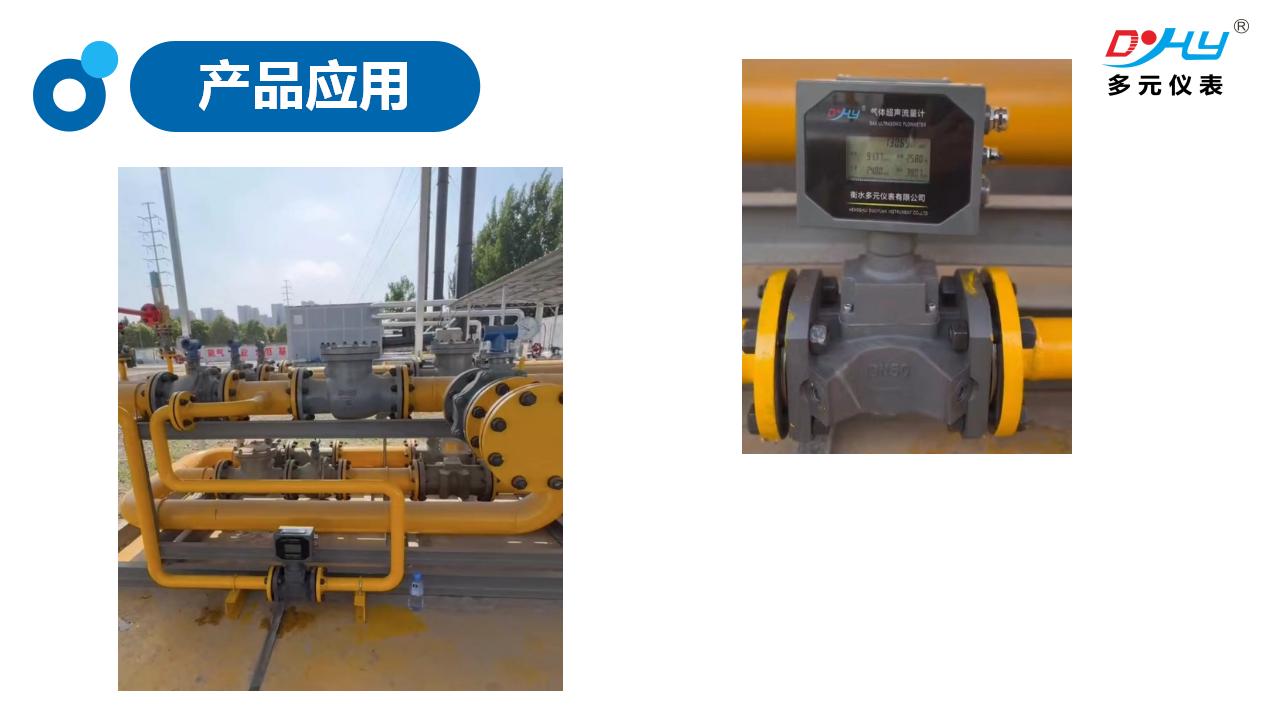

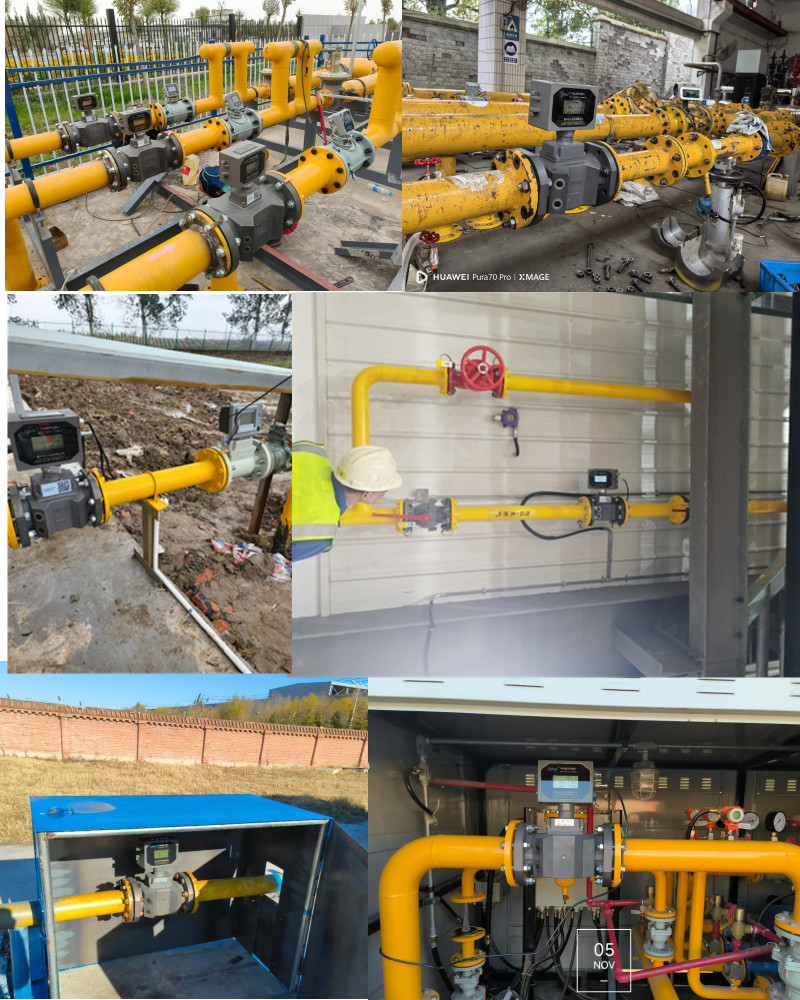

DYQC型气体超声流量计是基于传播时间差法的互相关流量计算原理，利用超声波检测管道中气体流速信息的非接触式流量计，由于其具有测量精度高、抗干扰能力强、压力损失小以及测量范围宽等优点，近年来在气体流量检测领域逐步得到广泛的应用。主要适用于城市燃气管网的计量、工业燃气的计量、燃气调压站的计量、能源管理等计量，

DYQC型超声流量计采用多声道设计，可以消除涡流和不对称流影响，多声 道增加冗余备份声道，提高系统的可靠性。

性能亮点

1. 采用基于传播时间差法的互相关流量计算原理；

2. 支持准确度等级：0.5级(需要特殊定制)/1.0级；

3.  DN25~DN300 口径，350-500可以定制；

4. 单声道、双声道、四声道、六声道以及八声道等多种声道布置方案；

5. 多声道道融合算法；

6. 低噪声信号处理电路及温漂/零漂自动补偿算法；

7. 融合高精度温度/压力采集(数字传感器)与补偿的标准体积修正；

8. 量程比超过160:1;

9. 超宽范围度800:1;

10.超低“零”始动流量；

11.表头可转动350°,方便读数；

12.大容量板载数据存储，可保存超过一年数据；

13.气体组分设置与压缩因子计算，符合 AGA8-92DC,AGA   NX-19 或 SGERG-88

计算方法；

14.符合国家标准GB/T  18604-2014 和 JJG  1030-2007;

15.换能器故障智能识别与检测；

16.支持锂电池供电与外部直流供电(电池为应急供电，长期使用推荐外供电；

17.流量计壳体采用磨具铸造，高精度车床一次加工成型，保证尺寸一致性来保

证性能一致性。

18.流量计壳体有不锈钢壳体，特别适用化工现场、新能源锂电池行业禁锌禁铜 场所使用。

19.本产品对渡越时间的测量和计算采用互相关算法，将超声波信号从时域变换 到频域进行处理，从而对信号幅值不敏感，抗干扰能力较强，测量范围宽， 数据稳定性好，相对其他测量方法具有显著的优越性

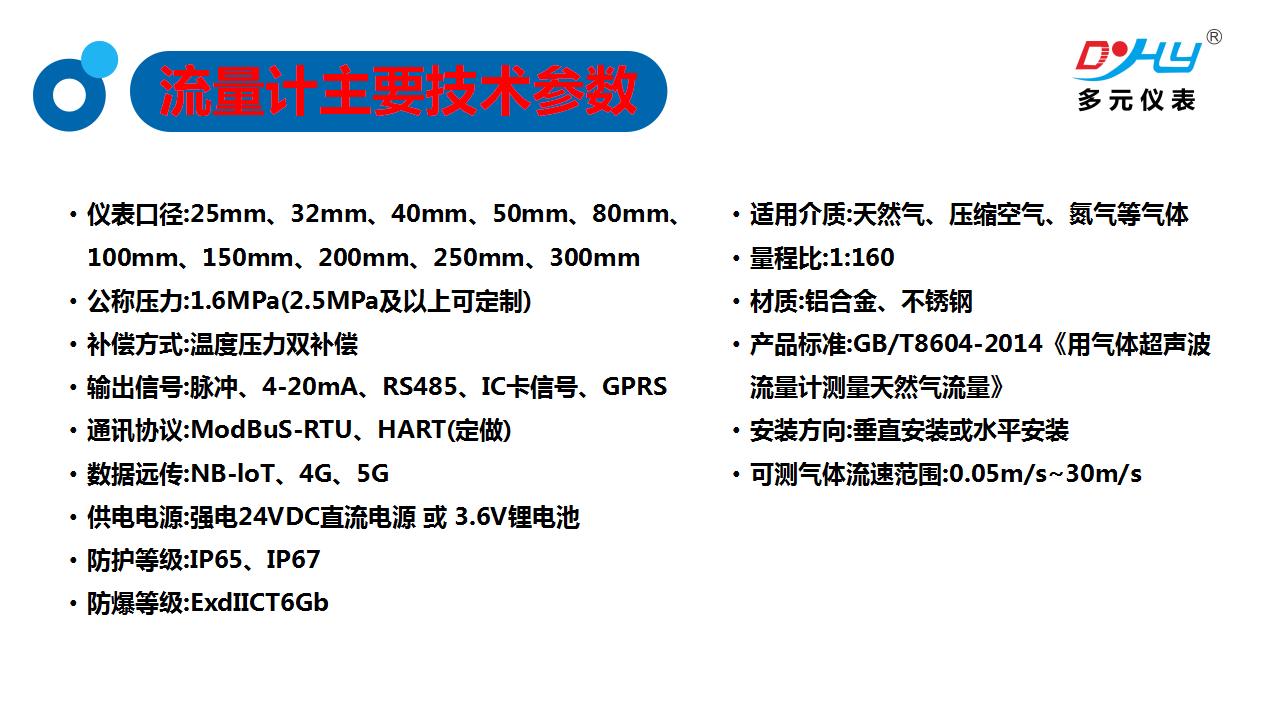

仪表口径:25mm、32mm、40mm、50mm、80mm                             适用介质:天然气、压缩空气、氮气等气体

      100mm、150mm、200mm、250mm、300mm                            量程比:1:160

公称压力:1.6MPa(2.5MPa及以上可定制)                                            材质:铝合金、不锈钢
补偿方式:温度压力双补偿                                                                产品标准:GB/T8604-2014《用气体超声波流量计测量天然气流量》
输出信号:脉冲、4-20mA、RS485、IC卡信号、GPRS                           安装方向:垂直安装或水平安装
通讯协议:ModBuS-RTU、HART(定做)                                                可测气体流速范围:0.05m/s~30m/s
数据远传:NB-IoT、4G、5G
供电电源:强电24VDC直流电源 或 3.6V锂电池
防护等级:IP65、IP67
防爆等级:ExdIICT6Gb
